GRUPOPANEL PREFABRICADOS METALICOS SL
resistencia
instalacion_rapida
Proteccion frente a la humedad
Uso industrial y residencial
Producto Certificado
Producto Ecologico y Reciclable
Resistencia al clima
Compatibilidad estructural
Desde 3.60 €/m
| Uso | Estructuras metalicas |
| Aplicaciones | techos | paredes | fachadas |
| Altura Perfiles | 100 a 300 mm |
| Longitud de fabricacion | A medida hsta 14m mas longitud consultar |
| Espesores | 2 | 2.5 | 3 | 4mm |
| Pedido minimo | 1000 Kg |
| Suministro | fabricacion bajo pedido | Plazo Consultar |
| Opcion recubrimiento | chapa negra consultar | chapa galvanizada estandar |

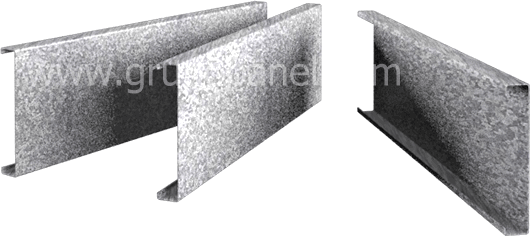

El Perfil C estructural es una solución clave para cubiertas y fachadas debido a su alta resistencia y versatilidad. Se suministra en acero galvanizado y en chapa negra, ofreciendo múltiples opciones según el proyecto.
Está disponible con cantos de 100 a 300 mm y espesores de 2, 3 y 4 mm, lo que permite adaptarlo a distintas necesidades estructurales. Admite uniones por soldadura, piezas de unión o ejiones, facilitando su montaje en obra.
Los largos estándar son de 6 metros, aunque también se ofrece fabricación a medida bajo consulta, lo que lo convierte en una opción personalizable y eficiente para proyectos constructivos.
El perfil C en acero (también conocido como perfil metálico tipo C) es un elemento estructural ampliamente utilizado en construcción e ingeniería gracias a su combinación de resistencia, ligereza y versatilidad. Su sección transversal en forma de “C” lo convierte en una opción ideal para cubiertas, estructuras metálicas y sistemas modulares.
El perfil C metálico se fabrica en acero S250GD, disponible en acabados galvanizados o en chapa negra, lo que asegura alta resistencia mecánica y durabilidad en diferentes condiciones ambientales.
Sus principales dimensiones son:
El peso varía desde 3,34 kg/m (C 100 x 2,0) hasta 19,13 kg/m (C 300 x 4,0), permitiendo adaptarse a cargas ligeras y pesadas.
👉 Algunos modelos de perfil estructural C incluyen punzonado, lo que facilita su instalación con tornillos, reduciendo tiempos de montaje.
El perfil C galvanizado es la opción más demandada para aplicaciones en exteriores y ambientes corrosivos. El recubrimiento de zinc prolonga su vida útil y minimiza el mantenimiento.
Existen distintas variantes:
La venta de perfiles de acero galvanizado incluye medidas personalizadas según el proyecto, lo que aporta flexibilidad en obra.
El perfil tipo C se utiliza en una amplia variedad de sectores industriales y constructivos, gracias a su resistencia estructural, ligereza y versatilidad. A continuación se enumeran sus principales usos:
Gracias a su facilidad de manipulación e instalación, el perfil tipo C es una opción económica y eficiente para proyectos que buscan rapidez y seguridad. Su elección debe considerar factores como la carga soportada, la distancia entre apoyos y las condiciones ambientales.
En resumen, el perfil tipo C combina resistencia, versatilidad y durabilidad, posicionándose como una solución clave en la ingeniería estructural moderna.
El perfil tipo C ofrece varias ventajas y beneficios clave:
El precio del perfil C estructural depende de varios factores:
Solicitar presupuesto permite obtener el mejor precio del perfil en C estructural, ajustado a las necesidades de cada proyecto.
Adjunto se muestra las cotas y medidas principales a tener en cuenta en un perfil tipo C.
Este apartado detalla las características técnicas de los perfiles C, destacando su resistencia mecánica, capacidad para soportar cargas estructurales, pesos y propiedades geométricas.
| Perfil | H(mm) | B(mm) | C(mm) | e(mm) | M(Kg/m) | Sec(cm2) | Sup(m2/m) | Ixx(cm4) | Wxx(cm3) | Ix(cm) | Iyy(cm4) | Wyy(cm3) | Iy(cm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C 100 x 2,0 | 100 | 50 | 18 | 2.0 | 3.34 | 3.92 | 0.425 | 69.1 | 13.82 | 3.99 | 14.88 | 4.54 | 1.86 |
| C 100 x 2,5 | 100 | 50 | 18 | 2.5 | 4.17 | 4.84 | 0.426 | 83.78 | 16.75 | 3.96 | 17.8 | 5.42 | 1.83 |
| C 100 x 3,0 | 100 | 50 | 18 | 3.0 | 5.01 | 5.7 | 0.427 | 97.46 | 19.49 | 3.93 | 20.43 | 6.2 | 1.8 |
| C 120 x 2,0 | 120 | 50 | 18 | 2.0 | 3.74 | 4.92 | 0.475 | 105.23 | 17.54 | 4.72 | 15.85 | 4.64 | 1.83 |
| C 120 x 2,5 | 120 | 50 | 18 | 2.5 | 4.67 | 6.08 | 0.476 | 128.01 | 21.34 | 4.69 | 18.96 | 5.55 | 1.81 |
| C 120 x 3,0 | 120 | 50 | 18 | 3.0 | 5.6 | 7.2 | 0.477 | 146.0 | 25.27 | 4.66 | 21.97 | 6.35 | 1.79 |
| C 140 x 2,0 | 140 | 50 | 18 | 2.0 | 4.1 | 5.32 | 0.521 | 156.3 | 22.3 | 5.62 | 19.0 | 5.66 | 1.89 |
| C 140 x 2,5 | 140 | 50 | 18 | 2.5 | 5.13 | 6.58 | 0.522 | 192.1 | 27.5 | 5.4 | 22.9 | 6.72 | 1.86 |
| C 140 x 3,0 | 140 | 50 | 18 | 3.0 | 6.15 | 7.8 | 0.524 | 225.0 | 32.1 | 5.37 | 26.3 | 7.75 | 1.84 |
| C 160 x 2,0 | 160 | 50 | 20 | 2.0 | 4.53 | 6.12 | 0.575 | 140.4 | 30.0 | 6.26 | 30.5 | 7.37 | 2.26 |
| C 160 x 2,5 | 160 | 50 | 20 | 2.5 | 5.66 | 7.58 | 0.576 | 295.2 | 36.8 | 6.23 | 37.0 | 8.95 | 2.21 |
| C 160 x 3,0 | 160 | 50 | 20 | 3.0 | 6.8 | 9.0 | 0.578 | 346.3 | 43.3 | 6.2 | 42.9 | 10.4 | 2.18 |
| C 180 x 2,0 | 180 | 50 | 20 | 2.0 | 4.93 | 6.52 | 0.625 | 316.0 | 35.1 | 6.97 | 31.7 | 7.46 | 2.2 |
| C 180 x 2,5 | 180 | 50 | 20 | 2.5 | 6.16 | 8.08 | 0.627 | 386.4 | 43.2 | 6.94 | 38.5 | 9.06 | 2.18 |
| C 180 x 3,0 | 180 | 50 | 20 | 3.0 | 7.39 | 9.6 | 0.628 | 458.0 | 50.9 | 6.9 | 44.5 | 10.5 | 2.15 |
| C 200 x 2,0 | 200 | 60/70 | 20 | 2.0 | 5.96 | 6.92 | 0.756 | 466.45 | 43.39 | 7.77 | 45.23 | 8.99 | 2.51 |
| C 200 x 2,5 | 200 | 60/70 | 20 | 2.5 | 7.45 | 8.58 | 0.757 | 573.14 | 53.5 | 7.74 | 55.07 | 10.95 | 2.48 |
| C 200 x 3,0 | 200 | 60/70 | 20 | 3.0 | 8.94 | 10.2 | 0.758 | 676.12 | 63.3 | 7.71 | 64.36 | 12.8 | 2.46 |
| C 200 x 4,0 | 200 | 60/70 | 20 | 4.0 | 11.93 | 15.54 | 0.761 | 870.46 | 73.14 | 7.67 | 73.14 | 16.1 | 2.44 |
| C 225 x 2,0 | 225 | 60/70 | 20 | 2.0 | 6.36 | 7.25 | 0.806 | 614.2 | 54.59 | 8.64 | 49.78 | 10.66 | 2.47 |
| C 225 x 2,5 | 225 | 60/70 | 20 | 2.5 | 7.95 | 9.68 | 0.807 | 755.42 | 67.14 | 8.6 | 57.06 | 11.08 | 2.44 |
| C 225 x 3,0 | 225 | 60/70 | 20 | 3.0 | 9.54 | 10.8 | 0.808 | 892.02 | 79.28 | 8.57 | 66.69 | 12.95 | 2.42 |
| C 225 x 4,0 | 225 | 60/70 | 20 | 4.0 | 12.72 | 15.54 | 0.811 | 1150.74 | 102.28 | 8.51 | 84.3 | 16.38 | 2.37 |
| C 250 x 2,0 | 250 | 60/70 | 20 | 2.0 | 6.76 | 7.85 | 0.856 | 787.06 | 62.96 | 9.48 | 53.67 | 10.77 | 2.42 |
| C 250 x 2,5 | 250 | 60/70 | 20 | 2.5 | 8.45 | 9.35 | 0.857 | 968.83 | 77.5 | 9.45 | 58.81 | 11.19 | 2.4 |
| C 250 x 3,0 | 250 | 60/70 | 20 | 3.0 | 10.14 | 11.65 | 0.859 | 1154.35 | 92.34 | 9.42 | 68.73 | 13.08 | 2.38 |
| C 250 x 4,0 | 250 | 60/70 | 20 | 4.0 | 13.52 | 16.48 | 0.861 | 1479.6 | 118.36 | 9.36 | 86.88 | 16.55 | 2.33 |
| C 275 x 2,0 | 275 | 60/70 | 20 | 2.0 | 7.16 | 8.23 | 0.906 | 1000.7 | 72.2 | 10.13 | 57.87 | 11.34 | 2.45 |
| C 275 x 2,5 | 275 | 60/70 | 20 | 2.5 | 8.94 | 10.0 | 0.907 | 1242.4 | 90.3 | 10.15 | 59.78 | 12.45 | 2.36 |
| C 275 x 3,0 | 275 | 60/70 | 20 | 3.0 | 10.73 | 12.68 | 0.909 | 1481.8 | 107.27 | 10.02 | 70.96 | 16.47 | 2.32 |
| C 275 x 4,0 | 275 | 60/70 | 20 | 4.0 | 14.31 | 18.06 | 0.912 | 1939.0 | 111.7 | 9.96 | 89.2 | 19.92 | 2.29 |
| C 300 x 2,0 | 300 | 60/70 | 20 | 2.0 | 7.55 | 8.86 | 0.956 | 1248.2 | 83.2 | 11.14 | 59.66 | 10.58 | 2.39 |
| C 300 x 2,5 | 300 | 60/70 | 20 | 2.5 | 9.44 | 10.72 | 0.957 | 1549.8 | 103.3 | 11.1 | 61.73 | 11.36 | 2.32 |
| C 300 x 3,0 | 300 | 60/70 | 20 | 3.0 | 11.33 | 13.29 | 0.959 | 1847.7 | 123.22 | 11.07 | 72.15 | 13.29 | 2.3 |
| C 300 x 4,0 | 300 | 60/70 | 20 | 4.0 | 15.11 | 19.0 | 0.962 | 2388.0 | 159.2 | 11.01 | 91.18 | 16.83 | 2.25 |
Las normas de cumplimiento para la fabricación del perfil metálico C aseguran su calidad, seguridad y compatibilidad en aplicaciones industriales y estructurales. A continuación, se detallan las principales normativas que regulan este producto:
Recepción de perfiles tipo C: Se debe verificar la documentación, incluyendo certificados de calidad y cumplimiento de normas técnicas, así como realizar una inspección física para validar dimensiones y recubrimientos.
Verificación y cotejo: Es esencial alinear los datos de los certificados con los planos estructurales y los cálculos técnicos del proyecto para asegurar la compatibilidad estructural.
Comprobación de estructura: Se deben validar las dimensiones y tolerancias de los perfiles según las normas vigentes, garantizando así la conformidad técnica con los estándares nacionales.
Replanteo: Esta etapa asegura la alineación con el proyecto mediante el marcado de puntos de referencia clave para la instalación.
Colocación: Se debe verificar la correcta colocación de soportes, así como la nivelación y el adecuado espaciamiento entre perfiles para asegurar la estabilidad de la estructura.
Soldadura: De existir es fundamental inspeccionar los consumibles utilizados en la soldadura y verificar la calidad de las uniones estructurales.
Inspección final: Finalmente, se deben registrar los resultados en formularios específicos y comprobar el cumplimiento normativo antes de la entrega final del trabajo.
La altura mínima de un perfil tipo C recomendable es de 12 centímetros, y la distancia entre perfiles debe ser de 1 metro.
La distancia máxima recomendada entre puntos de apoyo para un perfil C de 12 cm de altura es de cinco metros. Para verificar que esta distancia sea adecuada, se sugiere realizar una prueba práctica: al subir una persona al techo, debe comprobarse que no exista el efecto de "cama elástica" o rebote.
Este fenómeno ocurre cuando la distancia entre puntos A y B no es correcta, provocando movimientos indeseados. Si el techo no se mueve ni presenta rebotes al soportar peso, se confirma que la distancia es óptima.
Es fundamental que el cálculo estructural lo realice un profesional, ya que errores en la medición pueden generar riesgos durante tormentas o en casos de sobrecargas.
La verificación estructural debe hacerse antes de instalar el techo, asegurando que no haya sorpresas o daños posteriores. Esta medida previene problemas de seguridad y garantiza la funcionalidad del sistema.
La combinación de cálculo profesional y prueba práctica asegura un resultado seguro y eficiente.
La instalación de perfiles galvanizados se divide en varias fases esenciales para garantizar un resultado duradero y seguro.
En primer lugar, se debe realizar una planificación de la estructura y seleccionar perfiles homogéneos para evitar la corrosión galvánica, la cual ocurre al mezclar materiales galvanizados con laminados en caliente.
Luego se procede a la preparación: se limpian y cortan los perfiles de acuerdo con las medidas requeridas.
Durante la fase de soldadura, se utiliza un método específico que incluye la aplicación de pintura rica en zinc en la zona de unión para proteger la soldadura y mantener la integridad del revestimiento.
Posteriormente, se realiza la instalación directa de los perfiles, asegurando que estén alineados y fijados correctamente para mantener la estabilidad estructural.
Finalmente, se llevan a cabo revisiones finales para verificar la resistencia y estabilidad, asegurando que no existan contactos entre materiales distintos que puedan provocar corrosión.
El perfil tipo C ofrece una amplia variedad de medidas para adaptarse a diferentes necesidades estructurales.
La altura (H) varía entre 100 mm y 300 mm, lo que permite flexibilidad en la configuración de la sección estructural.
El alma (C), que corresponde a la parte central del perfil, tiene un espesor entre 2,0 mm y 4,0 mm, lo que influye directamente en su resistencia y rigidez.
Las alas (B), es decir, las partes laterales del perfil, presentan un ancho que oscila entre 35 mm y 70 mm, lo cual contribuye significativamente a su capacidad de carga.
Por último, el labio o ceja (e), que proporciona rigidez adicional a la estructura, mide entre 15 mm y 20 mm.
Para determinar si el perfil tipo C es la opción correcta para tu estructura, sigue estos consejos clave:
1. Calcula el ancho real: Suma 10 cm a cada lado del ancho de la luz o distancia entre apoyos. Por ejemplo, si la luz es de 3,45 m, debes considerar 3,70 m. Agrega 5 cm adicionales por los ladrillos o muros que servirán de base.
2. Verifica el material: Elige perfiles galvanizados para evitar la oxidación. Evita el perfil de chapa negra o no galvanizada, ya que tiene menor durabilidad.
3. Longitud y desperdicio: Pide perfiles a medida, teniendo en cuenta voladizos, superficies de apoyo y otras variables, para minimizar el desperdicio de material.
4. Amarre seguro: El perfil C debe estar asegurado al menos 60 cm hacia abajo en el muro y debe ser recibido con mortero de cemento para evitar daños por succión del viento.
5. Comparación con madera: El acero ofrece uniformidad, resistencia y durabilidad, mientras que la madera es más vulnerable a la humedad y al paso del tiempo.
6. Carga y ambiente: Evalúa la carga estructural del proyecto y las condiciones climáticas. El perfil C es ideal para estructuras duraderas en ambientes exigentes.
7. Consulta profesional: Si tienes dudas, consulta con un especialista para asegurar la compatibilidad del perfil con tu proyecto.
Estos pasos garantizan que el perfil C sea funcional, seguro y duradero en tu construcción.
Póngase en contacto con nuestro departamento comercial de GRUPOPANEL PREFABRICADOS METÁLICOS SL llamando al teléfono 673 498 042, o bien enviando un correo electrónico con su consulta a info@grupopanel.com.
Nuestro personal especializado le asesorará y cotizará la solución propuesta para su proyecto de forma personalizada.
El perfil C galvanizado destaca por su resistencia a la oxidación gracias a su revestimiento de zinc, que forma una barrera física y química contra la corrosión.
Este zinc actúa como protección catódica, es decir, se comporta como un material de sacrificio, protegiendo el acero subyacente incluso en caso de daños o cortes.
No requiere pretratamientos adicionales, lo que lo convierte en una opción económica y práctica frente a los perfiles laminados en caliente, cuyos tratamientos anticorrosión elevan el costo total.
Además, su instalación directa reduce significativamente los tiempos de montaje y los costes de preparación.
Vale la pena invertir en perfiles galvanizados por su eficiencia: ofrecen protección duradera, costo competitivo y evitan tratamientos posteriores que pueden resultar complicados o costosos.
Son especialmente recomendables en proyectos expuestos a ambientes corrosivos, ya que aseguran una vida útil prolongada sin requerir mantenimiento adicional.
El perfil C galvanizado se utiliza principalmente en estructuras metálicas ligeras donde se requiere resistencia, ligereza y protección contra la corrosión.
Su recubrimiento de zinc evita la oxidación, lo que lo hace ideal para aplicaciones en exteriores como cubiertas, fachadas, marquesinas, invernaderos y naves industriales, especialmente en zonas húmedas o costeras.
Al ser un perfil plegado en frío, ofrece una excelente relación resistencia/peso, permitiendo estructuras más livianas y económicas que los perfiles laminados en caliente (como los perfiles I o H).
Además, su formato permite montajes rápidos, ya que puede ser perforado y ensamblado con tornillos, sin necesidad de soldaduras, lo que lo hace ideal para construcciones prefabricadas o modulares.
Su costo reducido y facilidad de manipulación lo convierten en una opción muy competitiva para estructuras secundarias o de soporte.
Sin embargo, no se recomienda su uso en estructuras sometidas a grandes cargas, torsión o altas temperaturas, donde es preferible emplear perfiles más robustos o cerrados, como los I o tubulares.
En resumen, el perfil C galvanizado es una solución eficiente, económica y duradera para estructuras metálicas ligeras, especialmente en entornos donde la resistencia a la intemperie y la rapidez de montaje son factores clave.
Sí, los perfiles C galvanizados se pueden soldar, aunque requieren precauciones específicas debido a la capa de zinc que los recubre para proteger el acero contra la oxidación.
Al soldar, esta capa de zinc se quema y genera vapores tóxicos, por lo que es indispensable realizar el trabajo en espacios bien ventilados para garantizar la seguridad del operario.
Se recomienda el uso del electrodo E6013, ya que permite una fusión limpia del material. Su decapante ayuda a pulir la zona fundida, mejorando la calidad de la soldadura.
Para una mayor eficacia, se aconseja retirar previamente la capa de zinc con una moladora, ya que si no se elimina, la soldadura puede ser menos efectiva y el cordón podría oxidarse con el tiempo.
Aunque es posible soldar sin limpiar el galvanizado, siempre debe hacerse con medidas de seguridad adecuadas, incluyendo ventilación y protección personal.
Tras la soldadura, es fundamental proteger la zona con pintura antioxidante o revestimientos protectores para evitar corrosión futura.
En resumen, sí se pueden soldar los perfiles C galvanizados, pero es esencial priorizar la seguridad, utilizar electrodos adecuados y aplicar protección contra la oxidación en el cordón de soldadura.
