PANEL SANDWICH FACHADA FIJACION OCULTA CON NUCLEO LANA DE ROCA
El panel sándwich de fachada GP-PF-LDR, se fabrica en continuo, y esta compuesto de una lámina metálica exterior, que podrá ser lisa, nervada, o microperfilada, en función de el acabado exterior que se quiera conseguir. Los espesores de estas láminas van normalmente desde 0,4mm a 0,8mm, a demanda y requerimiento del cliente y aplicación a la que va destinada el producto. La variedad de colores y acabados de recubrimiento de pintura es tan amplia como la carta de oferta de estos por los fabricantes de bobinas metálicas prepintadas. Siendo los más habituales en calidad de recubrimiento silicona-poliéster, PVDF, HDX-55, poliuretano-poliamida los colores blanco pirineo, crema Bidasoa, verde Navarra, azul lago, arena 2000, rojo teja, gris perla, etc.
La composición del núcleo es de fibra mineral o lana mineral, y en particular lana de roca, que por su alto punto de fusión, confiere a el panel sándwich una alta reacción al fuego (incombustible) y alta resistencia al fuego (oposición al paso de llama y temperatura) además de buenas propiedades acústicas, debido al aire que queda retenido en las cavidades formadas entre fibras. Las densidades de estos núcleos, oscilan entre 120-150 Kg/m3, llegándose en algunos casos de aplicaciones especiales a 175 Kg/m3.
La cara interior esta formada por una lamina metálica prepintada de idéntica composición que la exterior, siendo esta habitualmente de recubrimiento estándar silicona-poliéster, y de espesores inferiores al exterior, debido a que su ubicación es en el interior de la nave, y sus requerimientos técnicos por lo tanto son inferiores. Puede ofrecerse también microperforada, o perforada, para obtener absorción acústica, y mejora el confort acústico del interior del local.

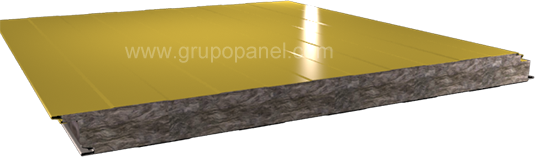

Panel sandwich fachada nucleo lana de roca cara exterior nervada.

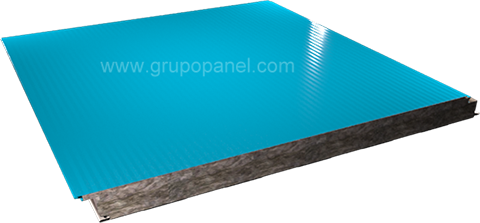

Panel sandwich fachada nucleo lana de roca cara exterior microperfilada.

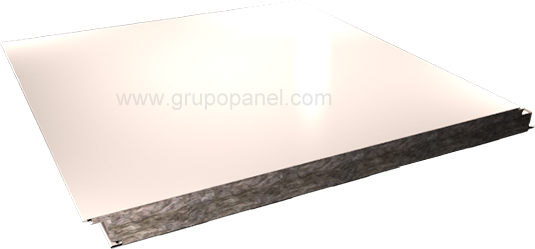

Panel sandwich fachada nucleo lana de roca cara exterior lisa.
Como orientación se da el siguiente cuadro de clasificaciones de resistencia al fuego (EI), ya que las mejoras constantes, y la evolución de materiales, hacen que estas clasificaciones estén en continua actualización. Debiendose consultar cada operación o prescripción técnica, no tomando estos datos como declaración de resultados.
Espesor (mm)
Clasificacion
Resistencia al Fuego*
Clasificacion
Reaccion al Fuego*
50
---
A2, S1-d0
60
EI-90
A2, S1-d0
80
EI-90
A2, S1-d0
100
EI-120
A2, S1-d0
120
EI-120
A2, S1-d0
150
EI-120
A2, S1-d0
*.-Norma de clasificacion EN-13501
CARACTERISTICAS TECNICAS
Distancia entre correas (m)
Carga Kg/m2
Espesor (mm)
Peso
(Kg/m2)*
A.Termico
(W/m2*h*ºk)
80
100
120
50
16,10
0,77
2,80
2,65
2,50
60
17,60
0,64
---
---
---
80
20,60
0,47
---
---
---
100
23,50
0,37
5,20
4,70
4,30
150
31,00
0,25
6,50
5,80
4,80
*Calculo de peso para densidad del acero de 8000 Kg/m3 y densidad de lana de roca 120 Kg/m3, espesor de chapas 0,5mm.
REF:GP-P4G-LDR

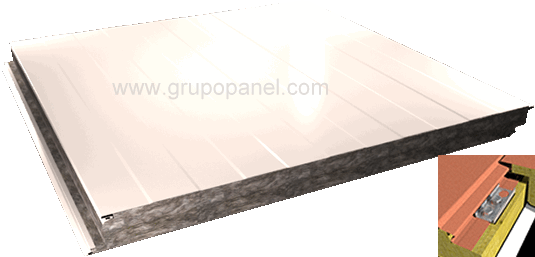

Panel sandwich fachada nucleo lana de roca cara interior nervada
