PANEL SANDWICH CUBIERTA NUCLEO LANA DE ROCA

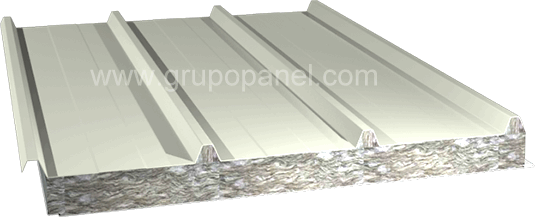

Los paneles sándwich de cubierta con cuatro grecas, y con núcleo de lana de roca, se fabrican en proceso de producción continuo, utilizando tecnología avanzada en el perfilado e inserción de núcleos aislantes de lana mineral, y en particular lana de roca.
El panel sándwich de núcleo de lana de roca GP-P4G-LDR, alcanza prestaciones acústicas al fuego de EI-180 para espesores de 100 mm, y se clarifica en cuanto a la reacción al fuego como A2-S1,d0, pudiendo aplicarlo por esta última clasificación en prácticamente todo tipo de desarrollo de actividades recogidas en el código tecnico. Los espesores de eta lamina oscilan entre 0,4mm, 0,5mm, 0,6mm, y 0,8mm, debiéndose consultar para espesores mayores.
La cara exterior está formada por perfil metálico de 4 grecas prelacado con acabados de silicona poliéster, PVDF, HDX-55 micras, y toda la gama de recubrimientos de bobinas prepintadas, existentes para el sector en los fabricantes de bobinas metálicas.
El núcleo está formado por un relleno de fibra mineral, y en particular, lana der oca, que por su alto punto de fusión en el horno alcanza protecciones de altas resistencia al fuego. Las densidades de estos núcleos, oscilan entre 120 Kg/m3 y 150 Kg/m3. Los espesores de fabricación son de 50, 60, 80, 100, 150mm.

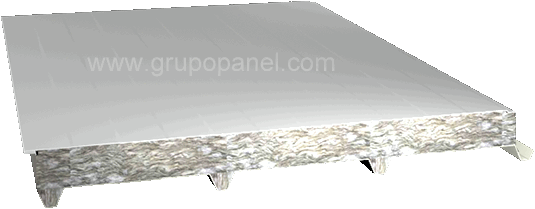

La cara interior consiste en una lámina de acero prepintado con los mismos acabados, a los descritos en la cara exterior y similares espesores, pudiendo también ser perforada, micro perforada, o con gran variedad de perforados según posibilidades de transformadores del sector de la chapa perforada.
Como orientación se da el siguiente cuadro de clasificaciones de resistencia al fuego (EI), ya que las mejoras constantes, y la evolución de materiales, hacen que estas clasificaciones estén en continua actualización. Debiendose consultar cada operación o prescripción técnica, no tomando estos datos como declaración de resultados.
Espesor (mm)
Clasificacion
Resistencia al Fuego*
Clasificacion
Reaccion al Fuego*
50
---
A2, S1-d0
60
EI-60
A2, S1-d0
80
EI-90
A2, S1-d0
100
EI-180
A2, S1-d0
120
EI-180
A2, S1-d0
150
EI-180
A2, S1-d0
*.-Norma de clasificacion EN-13501
La gama de colores disponibles es tan amplia como la carta de oferta de los mismos en el mercado de las bobinas prepintadas, donde los más habituales son en calidad poliéster-silicona: Blanco Pirineo, Crema Bidasoa, Rojo Teja, Azul Lago, Verde Navarra, Arena 2000, etc.
CARACTERISTICAS TECNICAS
Distancia entre correas (m)
Carga Kg/m2
Espesor (mm)
Peso
(Kg/m2)*
A.Termico
(W/m2*h*ºk)
80
100
120
50
16,00
0,66
2,91
2,52
2,23
60
17,20
0,56
---
---
---
80
19,50
0,44
---
---
---
100
21,90
0,35
3,75
3,20
2,75
150
27,90
0,24
4,60
4,26
3,68
*Calculo de peso para densidad del acero de 8000 Kg/m3 y densidad de lana de roca 120 Kg/m3, espesor de chapas 0,5mm.
REF:GP-P4G-LDR
APLICACIONES:
Las aplicaciones más habituales de este tipo de panel son:
Polideportivos, y naves para la práctica del Pádel.
Naves industriales con alta carga de fuego.
Edificios sujetos al pago altas primas de seguros.
Locales de pública concurrencia.
Naves industriales de estampación.
Edificios industriales con alto nivel de ruido en el interior.
