PANEL SANDWICH COMPARTIMENTACION O SECTORIZACION CON NUCLEO LANA DE ROCA
La compartimentación o sectorización es necesaria para delimitar la propagación del fuego, el panel sándwich de sectorización GP-PS-LDR, tiene como mayor aplicación esta función, partición interior o sectorización para la delimitación de sectores de incendio según las necesidades que requiera el proyecto y solicite el código tecnico de la edificación documento Básico “SI”, C.T.E. DB SI.
El panel de sectorización o cortafuegos, se fabrica en proceso continuo y está formado por dos caras metálicas galvanizadas y prepintadas, con espesores de acero que van desde 0.4, 0.5, y 0.8mm, con calidades de recubrimiento y acabados de de pintura en PE, PVDF, HDX-55, etc., siendo el poliéster silicona y color blanco pirineo el más utilizado en este tipo de soluciones.
El núcleo de lana de roca está formado por fibras, entrelazadas mediantes ligantes orgánicos, y cuya densidad es de 120, 150 Kg/m3, y excepcionalmente de 175 Kg/m3.
La chapa interior, es de las mismas características que la exterior, ya que es un producto simétrico en la junta, y de fijación vista, y desde el punto de vista del relieve y estética, la chapa puedes ser nervada o lisa.

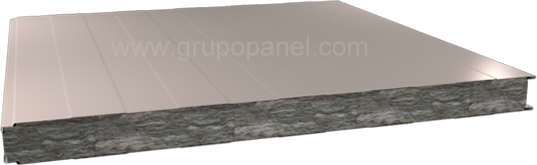

Panel sándwich sectorización núcleo lana de roca.

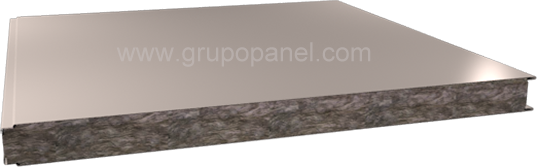

Panel sandwich compartimentación núcleo lana de roca caras lisas.
En la siguiente tabla indicamos algunos valores de resistencia y reacción al fuego, orientativos de este tipo de producto. Estos valores están sujetos a cambio constate por las mejoras de los materiales, por lo que es necesario concretar en la consulta.
Espesor (mm)
Clasificacion
Resistencia al Fuego*
Clasificacion
Reaccion al Fuego*
50
---
A2, S1-d0
60
---
A2, S1-d0
80
EI-90
A2, S1-d0
100
EI-120
A2, S1-d0
120
EI-240
A2, S1-d0
150
EI-240
A2, S1-d0
*.-Norma de clasificacion EN-13501
CARACTERISTICAS TECNICAS
Distancia entre correas (m)
Carga Kg/m2
Espesor (mm)
Peso
(Kg/m2)*
A.Termico
(W/m2*h*ºk)
80
100
120
50
14,30
0,68
2,80
2,60
2,45
60
15,50
0,58
---
---
---
80
17,90
0,44
---
---
---
100
20,30
0,36
4,60
4,10
3,75
150
26,30
0,24
5,40
4,90
4,45
*Calculo de peso para densidad del acero de 8000 Kg/m3 y densidad de lana de roca 120 Kg/m3, espesor de chapas 0,5mm.
REF:GP-PF-LDR
APLICACIONES
Las aplicaciones más habituales de este tipo de panel son:
Cabinas rsitentes al fuego.
Naves industriales con alta carga de fuego.
Zonas protegidas al fuego.
Pasillos protegidos.
Sectorizaciones en camaras frigorificas.
Edificios sujetos al pago altas primas de seguros.
